Устройство кровли из шифера волнового обыкновенного профиля
Асбестоцементные кровли из шифера обыкновенного профиля ВО устраиваются на кровлях с уклоном более 27% по деревянной обрешетке на жилых, гражданских, производственных зданиях, а также на объектах сельскохозяйственного назначения. Первый лист шифера укладывают по шнуру вдоль ската, начиная от карниза, без обрезки углов. Затем на гребне второй волны с правой стороны листа ручной дрелью сверлят отверстие с диаметром сверла на 1-2 мм больше диаметра гвоздя на расстоянии 80-100 мм от нижней кромки и прибивают лист шифера к карнизному свесу шиферным гвоздем с прокладкой из резины, толя, рубероида, не добивая гвоздь до отказа на 2-3 мм. Далее кровельщик кладет на место второй лист продольного ряда (от первого к концу), точно прилаживает лист с отрезанным углом по месту, сверлит дрелью отверстие на второй волне справа на середине нахлестки второго листа на первый (на расстоянии 60 мм от нижней грани второго листа шифера) и прибивает его к обрешетке шиферным гвоздем с рубероидной прокладкой. не добивая гвоздь до отказа на 3-4 мм. Таким же образом обрабатывают следующие листы первого продольного ряда и прибивают их к обрешетке. В покрытие волнистые листы укладывают: в поперечном направлении справа налево (обращаясь лицом к коньку) с перекрытием одного листа шифера другим на одну волну; в продольном направлении - снизу вверх с перекрытием нижеуложенного ряда вышеукладываемым на 140 мм при уклоне до 58% и на 120 мм при более крутом уклоне. Листы в ряду удобнее укладывать справа налево, причем учитывают направление господствующих в данном районе ветров, чтобы открытые кромки продольных стыков были обращены на подветренную сторону.
Покрывать крышу с плотной нахлесткой листов шифера можно двумя способами: со смещением продольных кромок листов на одну волну по отношению к таким же кромкам листов ранее уложенного ряда; с совмещением продольных кромок листов во всех вышеукладываемых рядах. Для укладки по первому способу заготовляют необходимое количество шифера, обрезанного на одну, две, три и четыре волны. В этом случае линия стыкования листов на скате в продольном направлении будет ступенчатой. По второму способу в листах шифера обрезают лишь углы (рис.1), тогда линия стыкования листов шифера на скате по продольным кромкам будет прямой.
Листами шифера ВО с долевой обрезкой волн рекомендуется покрывать относительно узкие по уклону, но длинные в поперечном направлении скаты. Широкие по уклону, но короткие в поперечном направлении скаты покрывают шифером ВО со срезанными углами.

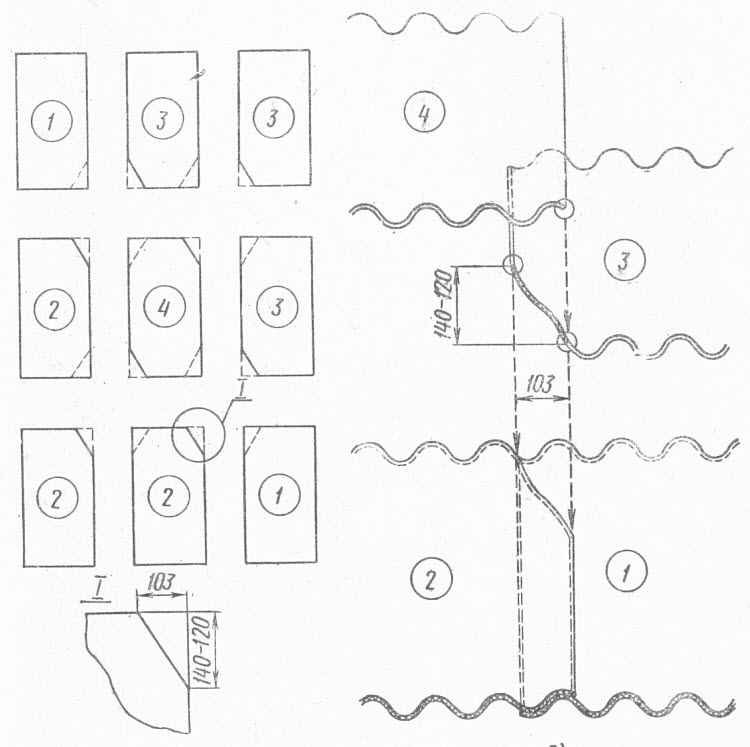

 Рис.1. Подготовка листов шифера ВО к укладке.
а - последовательность обрезки листов при укладке справа налево (при укладке листов слева направо листы обрезают по пунктиру), б - соединение четырех листов шифера ВО способом продольно-поперечной нахлестки; 1 - угловой лист,
2 - сливной и фронтальный листы, 3 - фронтонный и коньковый листы, 4 - рядовой лист

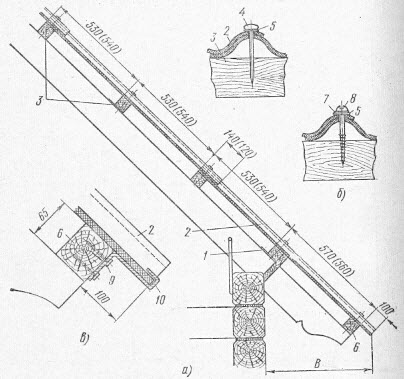

 Рис.2. Укладка и крепление листов шифера ВО.
а - продольный разрез ската, б - крепление листов ВО шурупами, в - дополнительное крепление листов ВО на карнизе;
1 - уравнительная планка, 2 - лист шифера ВО, 3 - обрешеточный брусок, 4 - гвоздь, 5 - резиновая шайба, 6 - карнизный брусок, 7 - шайба, 8 - шуруп, 9 - гвоздь, 10 - противоветровая скоба (цифры в скобках относятся к укладке обрешетки при уклоне ската менее 58%), В - вынос карнизного свеса
|
Основанием под покрытие волнистыми листами служит обрешетка из мерных брусков сечением 60х60 мм. Высота карнизного бруска 66 мм. Все нечетные бруски имеют высоту 60 мм, а четные 63 мм. Для однотипности обычно берут бруски 60х60 мм; они же могут быть использованы и как четные, но их надо нарастить, например, уложив на стропила планки 1 толщиной 3 мм (рис.2, а). На таком основании продольная нахлестка листов шифера будет плотной и листы ВО будут прочно лежать на брусках обрешетки. Раскладывают и крепят бруски обрешетки от карниза к коньку с шагом 530 мм. Крепят листы на обрешетке гвоздями, шурупами и частично противоветровыми скобами (рис.2, в). В районах, где сила ветра превышает восемь баллов, листы устанавливают на шурупах и скобах. В карнизном ряду скобы ставят по шнуру из расчета по две на лист. Обрешетку крыши выполняют с таким расчетом, чтобы на нее можно было уложить целое число листов шифера как в продольном, так и в поперечном направлениях. Если это невозможно, в кровлю вводят обрезанные листы шифера, которые в поперечных рядах укладывают предпоследними у фронтонного свеса, а в продольных - у конька. Чтобы избежать применения обрезанных листов, допускается увеличение или уменьшение свесов кровли на фронтонах, а также изменение величины выноса карнизного свеса. На рис.3, а показан начальный период укладки волнистых листов в кровлю. Подготавливая листы, проверяют их внешнее состояние, длину и ширину, затем обрезают их углы или продольные полосы. Отверстия, как правило, сверлят по месту ручной или электрической сверлилкой. Сверло должно иметь диаметр на 2 мм больше диаметра гвоздя или шурупа. Разметку углов на волнистых листах выполняют, как показано на рис.4, а. На стройке кровельщики из досок сами делают стусло и в нем по рекомендуемым размерам делают прорези. Углы в листе ВО отрезают на стусле следующим образом. Лист укладывают так, чтобы отрезаемый угол упирался в бортики стусла, а затем ножовкой с мелкими зубьями отрезают угол (рис.4, а). Более производительно эта операция выполняется с помощью дисковой электропилы ИЭ-5102А с фрезой по камню (рис.4, б). Листы в пакете плотно прижимают один к другому с помощью струбцины или тяжелого предмета, укладываемого на пакет сверху, а затем обрезают. Углы в листах шифера ВО можно срезать также ножницами или электровиброножницами (Рис.5). Делают это так. На листе шифера ВО карандашом чертят линию отреза и затем ножницами отрезают угол. При этом следят, чтобы линия отреза оставалась нетронутой. Прорезь в листе шифера делается за счет отрезаемого угла.
|
|

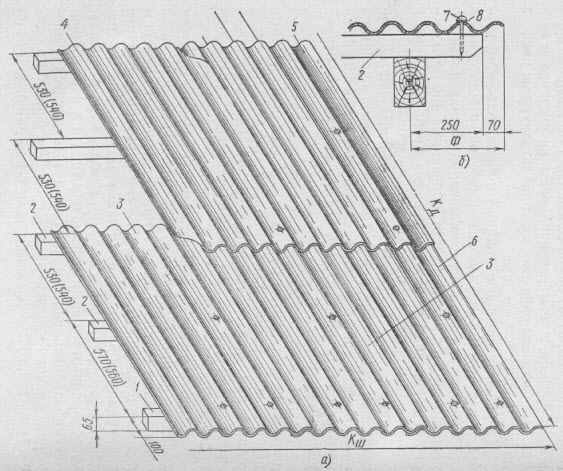

 Рис.3. Покрытие ската листами шифера ВО.
а - начальная стадия укладки листов шифера ВО с совмещением продольных кромок, б - поперечный разрез фронтонного свеса; 1 - карнизный брусок, 2 - обрешеточный брусок, 3 - сливной лист, 4 - рядовой лист шифера, 5 - фронтонный лист, 6 - угловой лист, 7 - гвоздь, 8 - резиновая шайба (цифры в скобках относятся к укладке обрешетки при уклоне ската менее 58%); Кд и Кш - соответственно количество листов в продольном и поперечных рядах; Ф - свес фронтона
|

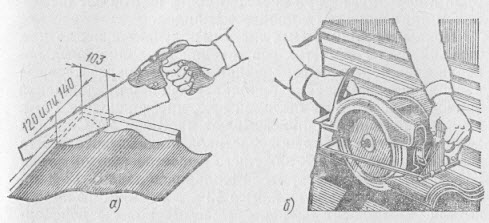

 Рис.4. Обрезка углов в листах шифера.
а - ручной ножовкой в стусле, б - дисковой электропилой
|

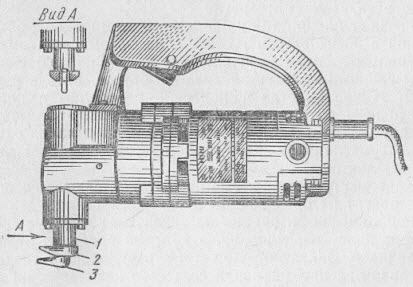

 Рис.5. Электровиброножницы С-515.
1 - приставка, 2 - неподвижный нож, 3 - подвижный нож
|
|
Длина и ширина листов шифера ВО могут отличаться от номинальных размеров в пределах допусков, поэтому взаимное расположение листов с обрезанными углами может быть различным. Чтобы угловые срезы плотно прилегали один к другому, их при необходимости подгоняют шерхебелем или рашпилем в процессе укладки. Покрытие волнистыми листами получается неплотное, так как листы шифера в местах сопряжений криволинейных поверхностей образуют серповидные зазоры, через которые в чердачное помещение проникает снег или дождевая вода. Чтобы этого не было, зазоры, превышающие 7 мм, в местах соединений промазывают мастикой. Эта мастика состоит из 4% вяжущего вещества (битум марки БН-90/10), 28% растворителя (соляровое масло), 12% наполнителя (известь-пушонка) н 13% волокнистого наполнителя. Ее наносят на перекрываемые полосы деревянным шпателем. Толщина слоя мастики должна быть 5-6 мм, ширина в поперечных соединениях - 30-40 мм, а в продольных - 60-70 мм. Очередной лист, укладываемый в ряд, своей продольной кромкой должен накрывать волну ранее уложенного листа. Его нижняя волнистая сторона должна вплотную подойти к натянутому шнуру, а угловой срез - сомкнуться с таким же срезом на смежном листе шифера. После этого на гребне второй волны у нижнего края листа, над бруском обрешетки, сверлят отверстие. Гвоздь с надвинутой на него резиновой шайбой, обмазанной с обеих сторон густым окрасочным составом на натуральной олифе, вставляют в отверстие на гребне волны и ударами молотка забивают в брусок. Гвоздь перестают забивать, когда из-под шайбы выступит излишек окрасочного состава. Этим составом пришпатлевывают головку гвоздя и шайбу, которые после высыхания окрашивают масляным окрасочным составом под цвет уложенных листов. Качество покрытия и быстрота его устройства во многом зависят от организации кровельных работ. Обычно площадь крыши разбивают на захватки, которые в свою очередь делят на делянки, на которых работают звенья укладчиков. Захваткой может быть небольшой скат, а при значительных размерах ската его разбивают на несколько захваток. Таким образом, при укладке кровли звено укладчиков перемешается от одного из фронтонов к другому. На покрытии ската может быть занято несколько звеньев укладчиков. На рис.6 показан процесс укладки листов на делянке звеном из двух рабочих. Звено состоит обычно из кровельщика 4-го разряда (звеньевого) и кровельщика 2-го разряда. Звеньевой покрывает скат, отвечает за качество и правильность укладки рядового покрытия и других элементов крыши. Кровельщик 2-го разряда выполняет все вспомогательные работы: подает звеньевому листы шифера, подгоняет их, сверлит отверстия. На крышу материал доставляет звено рабочих, используя для этого башенный кран или другой какой-либо подъемник. Для удобства подъема материалы поднимают в контейнерах. Доставленные на крышу листы шифера раскладывают на возки по 6-8 шт. в каждый.
|
|

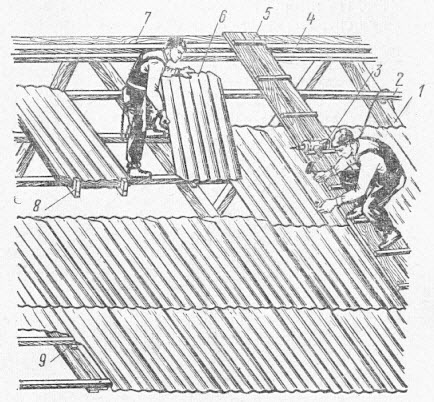

 Рис.6. Рабочее место звена укладчиков кровли из шифера.
1 - стропильная нога, 2 - брусок обрешетки, 3 - электросверлилка, 4 - приконьковый брусок обрешетки. 5 - ходовой мостик, 6 - укладываемый волнистый лист, 7 - коньковый брусок, 8 - возок с запасом волнистых листов, 9 - уравнительная планка
|
Возок представляет собой легкую деревянную рамку с упором для листов и крючком для укрепления его на бруске обрешетки. Каждое звено перед своим фронтом имеет 2-3 возка с листами шифера. У рабочего места укладчика должен находиться передвижной ящик с крепежными инструментами. Кровельщик 4-го разряда работает, стоя на колене или сидя на обрешетке. По готовому покрытию укладывают ходовые мостики для передвижения кровельщиков. На верстаке, установленном в чердачном помещении, кровельщик 2-го разряда подгоняет листы шифера, расклинки, фартуки. Кровли, выполняемые из асбестоцементных волнистых листов НВ, делают как со свободным, так и с организованным стоком воды. Для организованного водоотвода устраивают настенные и подвесные желоба, На коньке крыши (рис.7) устанавливают брусок 2 и с обеих сторон от него укрепляют по два об решеточных бруска 1. Ребро крыши имеет такую же конструкцию, но без парных брусков 1. После покрытия обоих скатов на бруске 2 устанавливают скобы 7 для закрепления на них переносных ходовых мостиков и коньковый брусок 3, Верхнюю грань этого бруска закругляют. Брусок 3 по всей его длине покрывают рулонным материалом 4 и начинают укладывать коньки КПО навстречу господствующему в районе строительства ветру. Первым укладывают конек КПО-1, располагая его широким раструбом к фронтону. Со стороны смежного ската его накрывают коньком КПО-2, укороченным на 100 мм. Тут же делают разметку отверстий для креплений. Через оба конька по продольной оси волны сверлят два отверстия и по два отверстия на плоском отвороте каждого рядового конька; отверстия на отворотах должны проходить через гребни волн листов основного покрытия. Скат крыши, примыкающий к ребру, покрывают косыми долями листов (расклинками), размеры которых определяют по месту. Расклинки укладывают вплотную к реберному бруску и крепят к обрешетке так же, как и обычные листы, не меньше чем двумя гвоздями или шурупами.
|

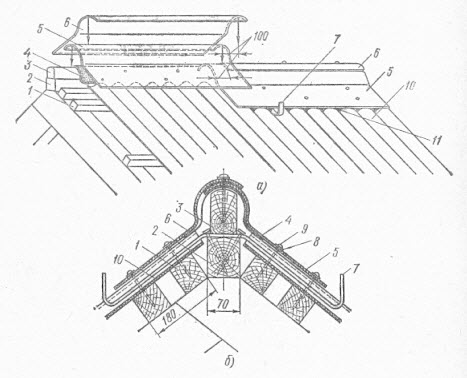

 Рис.7. Покрытие конька (ребра).
а - последовательность покрытия, б - поперечный разрез конька: 1, 2, 3 - бруски, 4 - толь или рубероид, прокладка, 5, 6 - коньки, 7 - скоба, 8 - резиновая шайба, 9 - гвоздь, 10 - лист шифера ВО, 11 - мастика
|

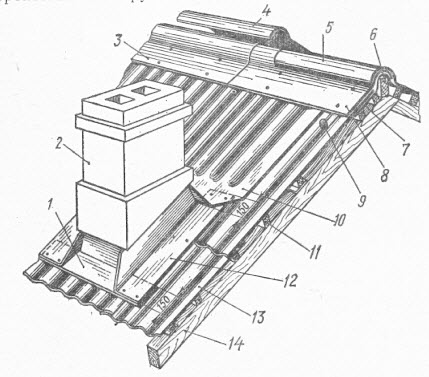

 Рис.8. Покрытие конька и устройство воронки вокруг оголовка
дымовой трубы.
1 - передний уголок, 2 - оголовок дымовой трубы, 3, 5, 8 - коньковый лист, 4 - полномерный коньковый лист, 6 - коньковый брусок, 7 - прокладка из рубероида, 9 - скоба, 10 - затрубный уголок, 11 - брусок обрешетки, 12 - боковой уголок, 13 - кровля из волнистых листов во, 14 - стропильная нога
|
На установленном бруске (ребре обрешетки) закрепляют ленту рулонного материала шириной 350 мм, а затем снизу вверх укладывают парами коньки КПО. Крепят их так же, как и на коньке. Воротник дымовой трубы собирают в ее выдре из асбестоцементных уголков. Обрешетку вместе с вспомогательными брусками 11 (рис.8) располагают вокруг ствола дымовой трубы в соответствии с требованиями пожарной безопасности. Рядовое покрытие с карнизной стороны подводят к стволу дымовой трубы 2 вплотную. С боковых сторон основное кровельное покрытие подводят к трубе с таким рас четом, чтобы волнистая часть затрубного уголка 10 своими боковыми волнами перекрывала гребни волн на указанных сторонах основной кровли. Сборку воротника начинают с обрезки (по длине) боковых уголков 12, при этом учитывают необходимые нахлестки внизу и вверху. Затем в узком отвороте переднего уголка 1 края обрезают так, чтобы такие же отвороты уголков 12 плотно легли на обрезанные кромки. В то же время широкие отвороты уголков 12 должны плотно прилегать к концам широкого отворота уголка 1. В свою очередь на узких отворотах верхних уголков 12 делают вырезы под плотную укладку отворота затрубного уголка 10. Широкие отвороты уголков 1 и 12 крепят к обрешетке в местах, показанных на рисунке. Для крепления рекомендуется пользоваться шурупами (см. рис. 2, б), которые пропускают через гребни волн основного покрытия. Последним в воротник укладывают затрубный уголок 10 (рис.8). Своими волнами он должен опираться на боковые края основного покрытия. Крепят уголок, как показано на рис.1, б. Если волнистый обрез уголка 10 не будет закрыт отворотами коньков КПО, то его перекрывают листами шифера ВО очередного ряда. Гребни волн листов НВ, перекрываемые крайними волнами уголка 10, промазывают мастикой Михайлевского. Разжелобок (рис.9) может быть покрыт лотками Л, укладываемыми на дощатую подготовку. Лотки устанавливают снизу вверх до укладки шифера на скатах. Нижнюю кромку первого лотка подрезают по контуру карнизного свеса. Так же обрезают и последний лоток, укладываемый у коньковых брусов. Во всех лотках отверстия для крепления сверлят вразбежку, располагая их вдоль боковых кромок, закрываемых листами. С каждой стороны нижнего лотка сверлят по два отверстия под шурупы. Волнистые листы шифера, выходящие в разжелобок, укладывают в покрытие без крепления и маркируют. Далее шнуром отбивают линии обреза листов, которые должны перекрывать продольные кромки уложенного лотка на 150 мм. После этого лист шифера обрезают и крепят. Слуховые окна на крышах устраивают преимущественно прямоугольной формы (рис.10). Вокруг вертикальных стенок окна, примыкающих к основной кровле, делают воротник из асбестоцементных уголков. Сопряжение переднего уголка 1 с боковыми 2 выполняют так же, как и при устройстве воротника для дымовой трубы. Уголки 2 перекрывают отворот переднего уголка 1 внахлестку. Верхний боковой уголок подрезают по месту укладки. Обрезанный узкий отворот уголка 1 крепят шурупами 6.
|
|

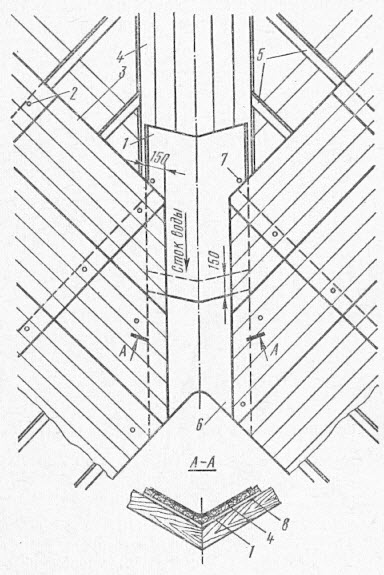

 Рис.9. Устройство ендовы (разжелобка).
1 - лоток, 2 - гвоздь, 3 - лист шифера ВО, 4 - дощатое основание ендовы, 5 - брусок, 6 - сливной лоток, 7 - шуруп, 8 - уравнительная планка
|

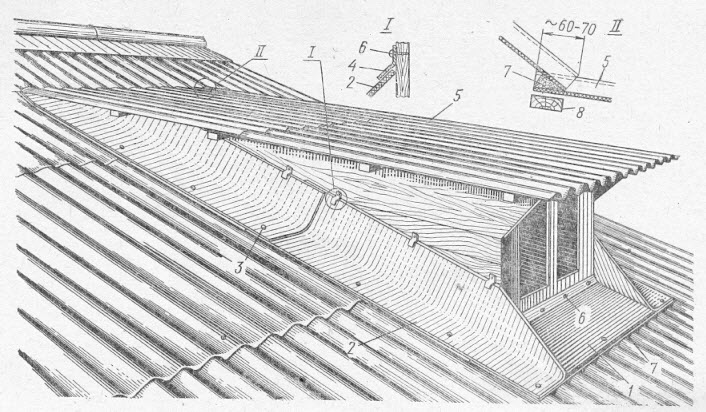

 Рис.10. Покрытие ската и сборка воротника слухового окна.
1 - передний уголок У=120°, 2 - боковой уголок У=120°, 3, 6 - шуруп, 4 - скоба, 5 - лист шифера, 7 - заполнение мастикой, 8 - переходный брусок
|
Широкие отвороты уголков 1 и 2 крепят к обрешетке шурупами 3, а узкие - скобами 4 (только уголки 2). Щели между стенками окна и узкими отворотами уголков 1 и 2 после крепления шпатлюют суриковой замазкой, а после ее высыхания окрашивают масляным окрасочным составом. На слуховом окне делают брусковую обрешетку с уклоном не менее 15%, после чего укладывают листы шифера. Сопряжение покрытия окна с поперечным рядом делают на бруске 8 основного ската. Для этого кровлю окна подводят под поперечный ряд так, чтобы он покрыл ее на 60-70 мм. Настилают листы на скате слухового окна и крепят их так же, как и на основном скате. Продольное примыкание ската к стене показано на рис.11. Кровельное покрытие доводят до стены, потом место перехода закрывают уголками 4. Уголки укладывают снизу вверх, заводя, узкие отвороты под пояски или в борозды в стене, оставляемые при ее кладке. Уголки крепят так же, как и в других случаях. Последний уголок доводят вплотную к коньковому бруску. Коньки при укладке обрезают так, чтобы их раструбы соприкасались с кладкой в борозде. Это место заделывают раствором. Поперечное примыкание ската к стене показано на рис.12. В месте примыкания обрешетки к борозде на стропила прибивают два бруска. Основную кровлю подводят вплотную к стене. Место перехода покрывают уголками 3, вводя их узкие отвороты в борозду или под пояски. Широкие отвороты крепят гвоздями 4 через гребни волн листов шифера ВО.
|
|

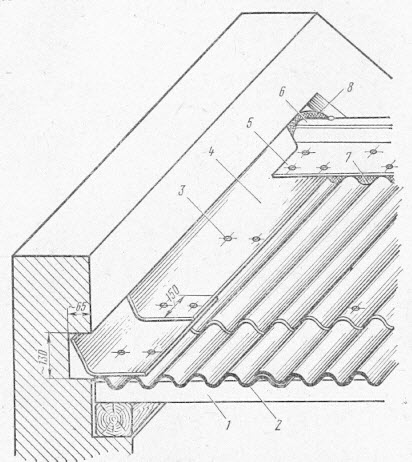

 Рис.11. Продольное примыкание ската к стене.
1 - брусок обрешетки, 2 - лист шифера ВО, 3 - гвоздь, 4 - уголок Y-120°, 5 - конек КПО-1, 6 - конек КПО-2, 7 - заполнение мастикой, 8 - заделка раствором
|

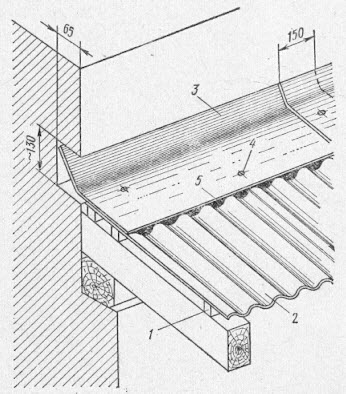

 Рис.12. Поперечное примыкание ската к стене или парапету.
1 - брусок обрешетки, 2 - лист шифера ВО, 3 - уголок,
4 - гвоздь, 5 - мастика
|
