Технология изготовления плоских прессованных асбестоцементных листов
Для производства прессованных асбестоцементных листов асбестоцементную суспензию готовят по обычной технологической схеме. Асбестоцементный накат формуют на трехцилиндровой машине. Толщина наката может изменяться в пределах 4-10 мм, но обычно равна 6 мм. Форматные барабаны на машине можно менять в зависимости от длины требуемого наката. Асбестоцементный накат с форматного барабана поступает на первый конвейер резательного устройства, на котором у него обрезаются продольные кромки и лист разрезается в продольном направлении, а на втором конвейере обрезаются поперечные кромки и происходит требуемая поперечная разрезка наката на листы малого формата. Разрезанные прессованные асбестоцементные листы снимают с конвейера с помощью двух вакуумных коробок и укладывают на специальную тележку, стоящую около конвейера. Одна из вакуумных коробок, опускаясь, присасывает прессованный асбестоцементный лист, а другая в это время кладет металлический прокладочный лист на поддон, лежащий на вагонетке. Затем вакуумные коробки поднимаются, а тележка смещается справа налево (по движению потока). В левом положении тележки вакуумные коробки опускаются, при этом одна из них (левая) кладет прессованный асбестоцементный лист на прокладку, а другая в это время присасывает металлическую прокладку. Вакуумные коробки вновь поднимаются, тележка смещается вправо, и цикл укладки прокладки и листа на тележку повторяется. После того как наберется штабель (стопа) из асбестоцементных прессованных листов и прокладок высотой 500 мм, загруженная тележка отводится от конвейера на определенное расстояние шаговым цепным толкателем, а к конвейеру подается новая тележка. После второго шагового перемещепия загрузочная тележка поступает под перегрузочное устройство, которое представляет собой подъемник с захватами. Захваты укрепляются на поддоне тележки, и всю стопу подъемник переносит с тележки на роликовый конвейер. На роликовом конвейере стопа укладывается на специальную плиту (толщина не 60 мм).

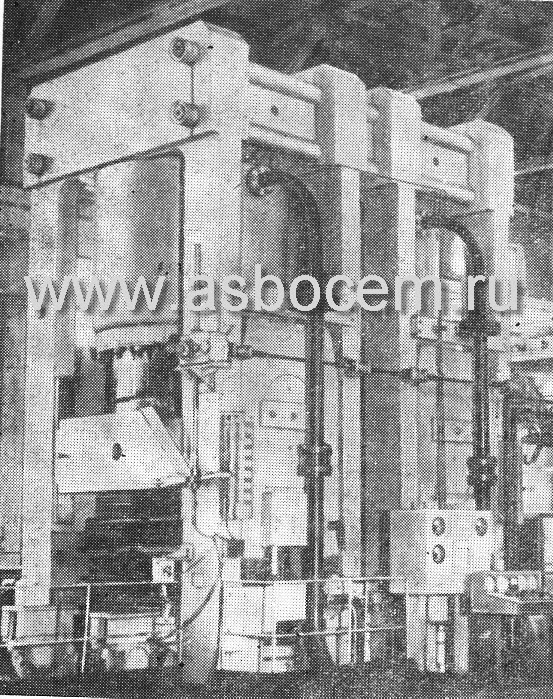

 Рис.1. Гидравлический пресс мощностью 20000 тс (2х10e8 Н).
На одну плиту укладывают три стопы одна на другую вместе с поддонами, в результате образуется высокий штабель. На конвейере формируют четыре таких штабеля, которые последовательно, по мере готовности с помощью толкателя подают роликовым конвейером под гидравлический пресс. Прессуют все четыре штабеля одновременно при удельном давлении 33 МПа (330 кгс/см2) (листы размером 3650х1650 мм). После окончания прессования штабеля с помощью толкателей по роликовому конвейеру подают под второе перегрузочное устройство, которое вновь перегружает стопы с поддонами на отдельные тележки. Загруженные тележки по рельсовым путям с помощью гидротолкателей подают в камеры пропаривания. По истечении 8-10 ч пропаривания при температуре 40-50°С, достаточной для достижения листами разборочной прочности, тележки с листами выходят из камеры, и их цепным толкателем подают к вакуумному разборщику. Принцип действия разборщика аналогичен работе вакуумного укладчика стоп: две вакуумные коробки поочередно присасывают прокладку и асбестоцементный лист прессованный и укладывают их в разные стопы. Металлические прокладки вакуум-коробка опускает на роликовый конвейер, который транспортирует их к станку чистки и смазки. Асбестоцементные прессованные листы другая вакуумм-коробка опускает на деревянный поддон тележки для затвердевших листов. Когда на поддоне наберется стопа из 50 прессованных асбестоцементных листов, загруженную тележку цепным толкателем выводят из-под вакуумной коробки разборщика, а на ее место подают пустую тележку. Из загруженной тележки стопу асбестовых прессованных листов вместе с деревянным поддоном подвесным краном пли автопогрузчиком подают к станкам для обрезки кромок. Асбестоцементные листы прессованные с обрезанными кромками, т.е. готовая продукция, поступают в стопах на склад окончательного твердения. Разгруженные вакуумным разборщиком тележки с металлическими поддонами подают цепным конвейером под станок чистки и смазки прокладок, где они загружаются чистыми и смазанными маслом прокладками. Затем тележки со стопой прокладок цепным толкателем подают к конвейеру, на котором происходит вакуумная укладка в стопы сырых асбестоцементных прессованных листов. После того как укладчик снимет с тележки все прокладки, она вместе с поддоном по обходному рельсовому пути поступает на позицию укладки на нее сырых прессованных асбестоцементных листов. Для прессования крупноразмерных плоских асбестоцементных листов 3650х1650 мм применяют пресс усилием 2х10Е8 Н (20000 тс) (рис.1), который обеспечивает удельное давление порядка 33 МПа (330 кгс/см3). Прессованные асбоцементные листы меньших размеров прессуют под меньшим усилием на прессе типа Леви. Этот гидравлический пресс состоит из следующих основных частей: стальных башмаков и четырех стальных колонн, являюшихся каркасом пресса; нижней и верхней прессующих платформ; гидравлической системы, Пресс стоит на четырех башмаках, являющихся опорами для четырех колонн. На этих колоннах смонтированы все остальные детали пресса. У гидравлического пресса мощностью 7500 тс в верхней части колонн смонтирован главный гидравлический цилиндр, на поршне которого закреплена верхняя прессующая платформа. В нижней части пресса также установлена поршневая гидравлическая головка, на которой закреплена нижняя прессующая платформа. Ширина платформы 1650 мм, длина 2700 мм, и она позволяет прессовать стопы асбестоцементных листов шириной до 1600 мм и длиной до 2600 мм. На нижней платформе имеются устройства для подъема рельсов до уровня пола. Давление на стопы создает верхняя платформа в результате нагнетания насосами масла в ее гидравлический цилиндр. В зависимости от скорости подачи масла в цилиндр изменяется скорость сжатия асбестоцементных листов, а абсолютное давление регулируется работой масляных насосов низкого и высокого давления. При работе на заданном максимальном давлении [до 30 МПа (300 ат)] и с определенным временем выдержки при прессовании (от 0 до 100 мин) процесс прессования осуществляется в автоматическом режиме. После подачи вагонетки с листами под пресс рельсы опускаются и вагонетка ложится плоскостью на нижнюю платформу. Верхняя платформа под действием собственной массы опускается на стопу. С момента подачи масла в главный цилиндр идет процесс прессования. На этом прессе можно прессовать листы разного размера (но не более 2600х1600 мм) при удельном давлении прессования 20-40 МПа (200-400 кгс/см2).
|
ТД АсбоЦем. Все права защищены. www.asbocem.ru (495) 799-40-54
Заказать асбестоцементные листы Вы можете по телефону 8 (495) 799-40-54
Осуществляем доставку. Также возможен самовывоз со склада №1
Т о р г о в ы й Д о м А с б о Ц е м
Размер листа ДхШхТ
|
Листов в пачке /
макс. загрузка в автофуру
|
Стоимость листа с учетом НДС, руб.
|
||
Мелкий опт
|
Опт
|
Крупный опт
|
||
Лист асбестоцементный прессованный, ГОСТ 18124-95
|
||||
Плоский лист 3000х1500х40 мм
|
12 / 60
|
7380 руб.
|
7230 руб.
|
 Договорная
цена
Звоните, Рассчитаем!
8(495)799-40-54
|
Плоский лист 3000х1200х40 мм
|
15 / 60
|
6150 руб.
|
6080 руб.
|
|
Плоский лист 3000х1200х35 мм
|
15 / 60
|
6400 руб.
|
6300 руб.
|
|
Плоский лист 3000х1500х30 мм
|
15 / 75
|
4800 руб.
|
4730 руб.
|
|
Плоский лист 3000х1200х30 мм
|
15 / 75
|
4050 руб.
|
3970 руб.
|
|
Плоский лист 3000х1500х25 мм
|
16 / 80
|
3900 руб.
|
3840 руб.
|
|
Плоский лист 3000х1200х25 мм
|
15 / 90
|
3300 руб.
|
3230 руб.
|
|
Плоский лист 3000х1500х20 мм
|
20 / 100
|
2990 руб.
|
2920 руб.
|
|
Плоский лист 3000х1200х20 мм
|
20 / 120
|
2650 руб.
|
2580 руб.
|
|
Плоский лист 3000х1500х16 мм
|
25 / 125
|
2190 руб.
|
2140 руб.
|
|
Плоский лист 3000х1200х16 мм
|
25 / 150
|
1900 руб.
|
1850 руб.
|
|
Плоский лист 3000х1500х12 мм
|
30 / 180
|
1500 руб.
|
14800 руб.
|
|
Плоский лист 3000х1200х12 мм
|
40 / 240
|
1310 руб.
|
1280 руб.
|
|
Плоский лист 3000х1500х10 мм
|
40 / 240
|
1150 руб.
|
1110 руб.
|
|
Плоский лист 3000х1200х10 мм
|
40 / 320
|
1030 руб.
|
1005 руб.
|
|
Плоский лист 2000х1500х10 мм
|
60 / 360
|
745 руб.
|
710 руб.
|
|
Плоский лист 1500х1000х10 мм
|
100 / 700
|
395 руб.
|
365 руб.
|
|
Плоский лист 3000х1500х8 мм
|
50 / 300
|
950 руб.
|
915 руб.
|
|
Плоский лист 3000х1200х8 мм
|
40 / 360
|
770 руб.
|
740 руб.
|
|
Плоский лист 2000х1500х8 мм
|
70 / 420
|
640 руб.
|
615 руб.
|
|
Плоский лист 1500х1000х8 мм
|
100 / 800
|
330 руб.
|
305 руб.
|
|
Плоский лист 3000х1200х6 мм
|
40 / 480
|
675 руб.
|
652 руб.
|
|
Плоский лист 1500х1000х6 мм
|
1000 / 1200
|
256 руб.
|
247 руб.
|
|
Указаны оптовые цены с учетом НДС 20%. Розничная цена -
уточняйте по телефону у менеджера.
Осуществляем доставку автотранспортом по центральной части РФ.
Есть доставка! Есть СКИДКИ!!!
