Септик из ж/б колец: конструктив, особенности, смета
Содержание:
- Расчет септика из бетонных колец
- Этапы работ по монтажу септика из ж/б колец
- Устройство поля фильтрации
- Смета на септик
Рассчитываем объём септика: У меня домик в деревне. Задумал ссорудить очистное сооружение. Долго штудировал вопрос. Искал информацию в интернете и читал статьи по этой теме. Конструкцию септика рассчитал по следующему алгоритму:
- В доме осенью и весной, наездами, по выходным, проживает 1-3 человека.
- Летом 4-5 человек живёт постоянно + приезжают гости.
- Кратковременно, бывает до десяти-двенадцати человек.
Поэтому я решил делать очистное сооружение с запасом и на вырост, если в семье будет прибавление. Усреднённо, объём септиком рассчитал если им пользуется 8 человек. Получилось: 8х3х200 литров = 4800 л. Округлим до 5 кубов.
Кубатуру септика вычислил так: в сутки 1 человек расходует 200 л воды, а общий объём септика рассчитывается с учётом трёхкратного запаса, например, на случай залпового слива. Итого – 600 л на человека.
Стоимость готовых септиков, нужного ему объёма, совершенно не вписывались в запланированный бюджет. Поэтому он решил сделать септик самостоятельно из бетонных колец, т.к. уровень грунтовых вод низкий – 6 м.
Не рекомендуется монтировать очистное сооружение из ж/б колец при высоком УГВ, т.к. через негерметичные стыки, септик быстро затопят грунтовые воды.
Строительство септика разбивается на последовательные шаги:
- На глубине 0.6 м он заложил вывод в септик из дома — «рыжую» канализационную трубу диаметром 110 мм.
- Трубу сверху утепляем экструзионным пенополистиролом толщиной 5 см.
- Место под септик выбираем на расстоянии 15 м от дома и в 25 м от скважины водоснабжения.
- Чтобы рассчитать площадь поля фильтрации проводим тест на водопоглощение грунта.

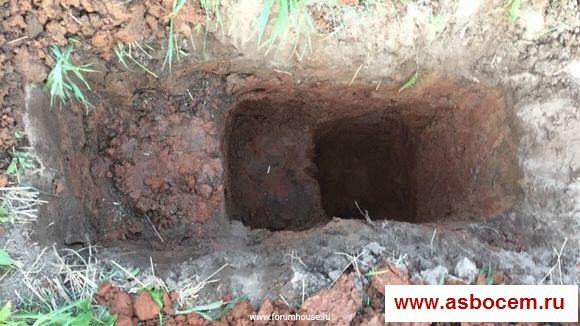

Для этого выкапываем яму.
 После почвенно-растительного слоя шёл суглинок. На глубине 1400 мм пошел песок. Пользователь разболтал взятую пробу в банке с водой. В песке оказалось немного глины. Углубив яму до 1500 мм, dvs5 залил в неё воду.
После тестов на впитываемость грунта получилось 150 литров в сутки на 1 кв. м или 0,15 м/сутки. Песок пылеватый, глинистый. Допустимая расчётная нагрузка – 35-55 л/сутки на 1 кв. м. Для расчёта использовались коэффициенты:
+15% - более 2 метров от нижнего уровня поля фильтрации до уровня грунтовых вод;
+15% - сезонное проживание.
Пользователь взял среднее значение водопоглощения: 45+30% (запас) = 58 л/сутки на 1 кв. м. Далее, 1600 л/сутки разделил на 58 = 27.6 кв. м.
Получилось цифра для фильтрующих колодцев (коэффициент. 1), но сколько колодцев потребуется для этой площади? поступаем так:
- Для труб – коэффициент 0.5 (пользователь взял среднее): 27.6/0.5= 55 кв. м.
- Для тоннелей – коэффициент 1.5:27.6/1.5=18.4 кв. м.

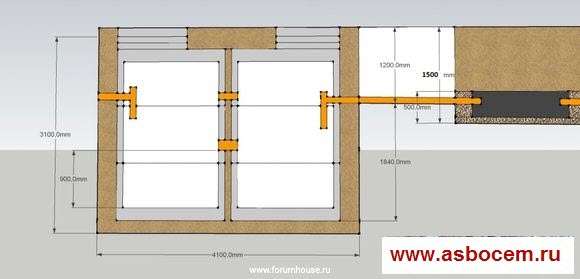

Выбираем тоннели по принципу цена-площадь. Купил самые недорогие. Всего 8 шт. После тоннелей поставлю ревизионный колодец. Бетонные кольца взял пазогребневые. 2 шт. с дном. Два сквозных. Два с крышкой с регулировочными люками. Схема септика ниже.

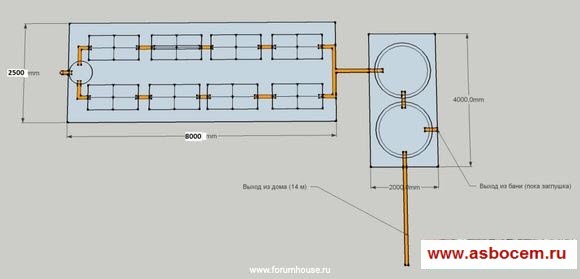

 Схема поля фильтрации.
 Этапы монтажа септика из бетонных колец
Разбиваем на этапы:

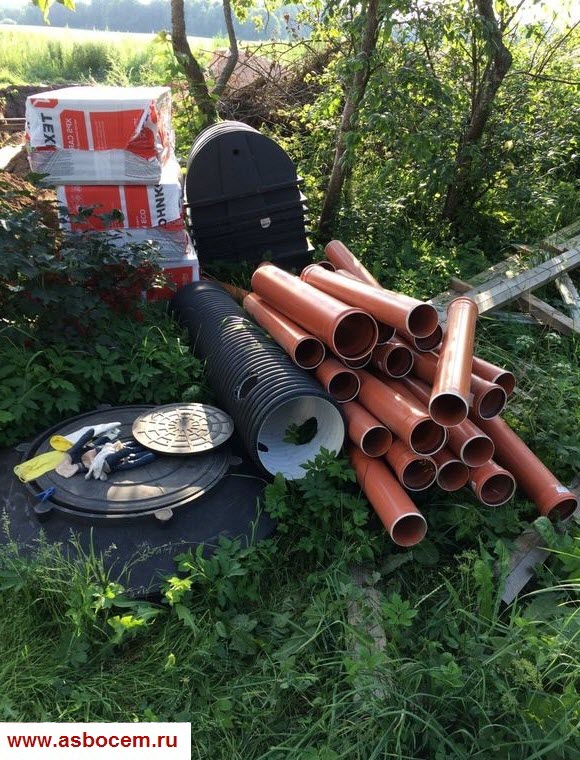

1. Покупка комплектующих для септика — пластиковых канализационных труб, ЭППС, крышек для люков.

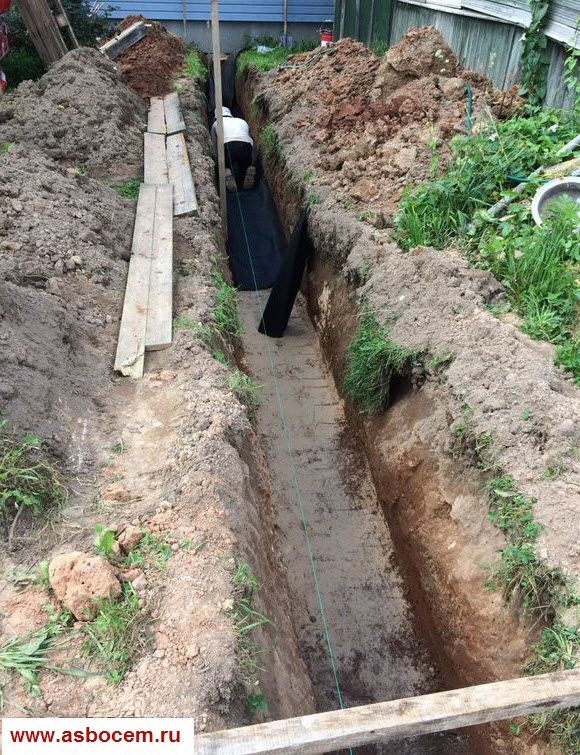

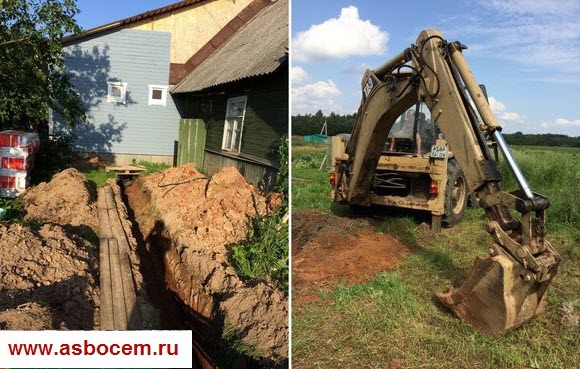

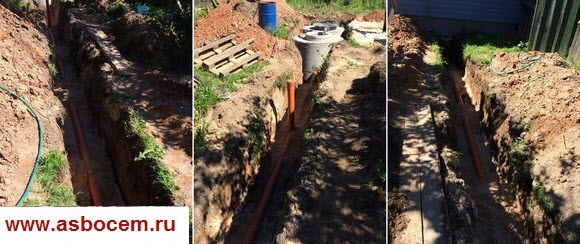

 2. От дома к септику экскаватор выкопал траншею длиной 14 м, глубиной, с плавным понижением уклона, от 80 до 120 см.

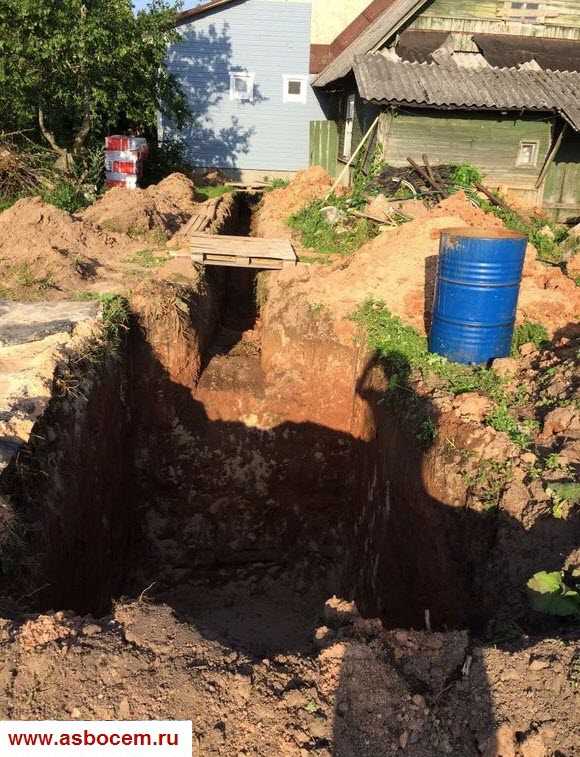

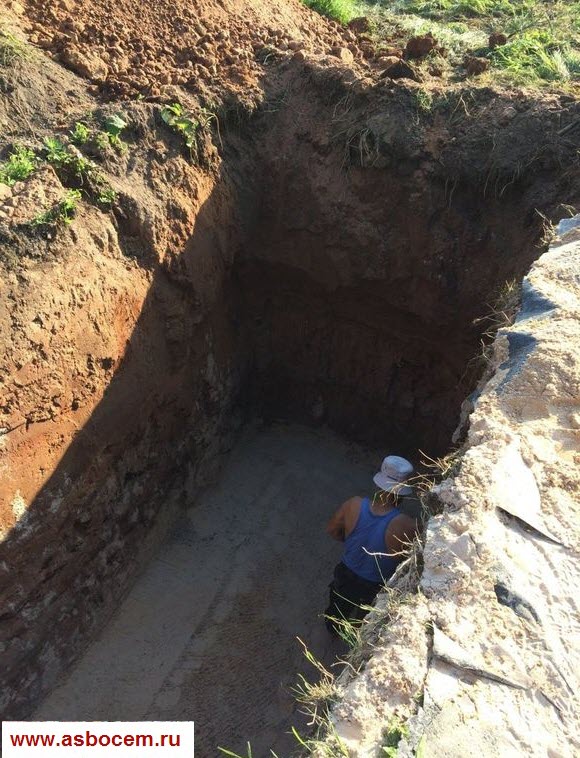

 3. Потом экскаватор выкопал котлован под септик из бетонных колец размером 4000х2000х3200 мм.
 4. Основание котлована пользователь подсыпал песком толщиной 20 см. Пролил водой и утрамбовал.
 5. Аналогично подготовили траншею.

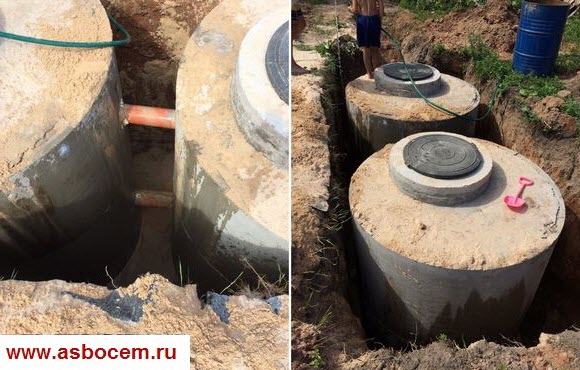

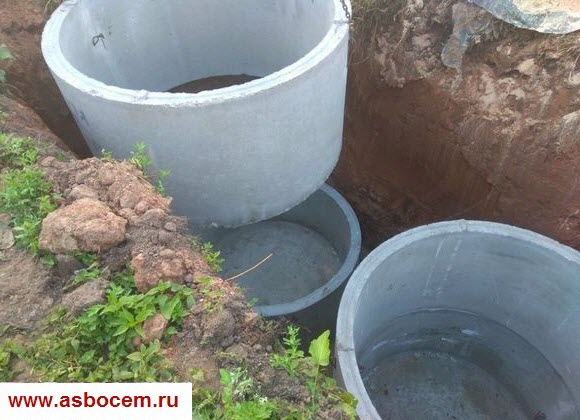

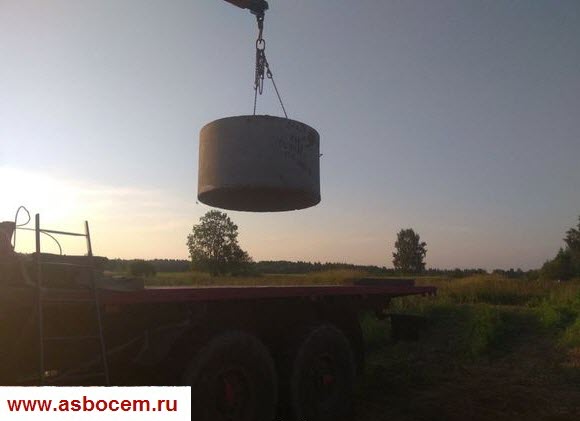

 6. Манипулятором установили железобетонные кольца.

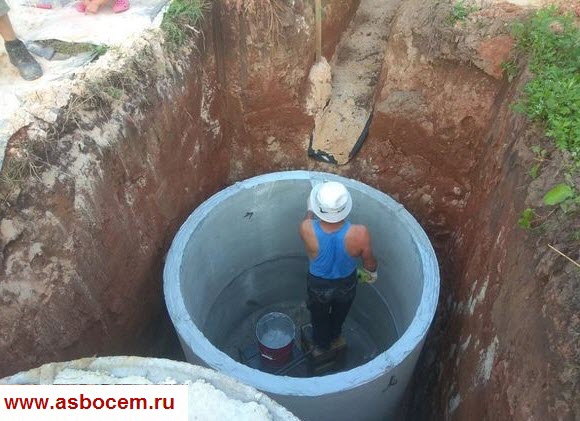

 7. Стыки промазали бутилкаучуковым герметиком.
 Замки не дают кольцам сместиться относительно друг друга.

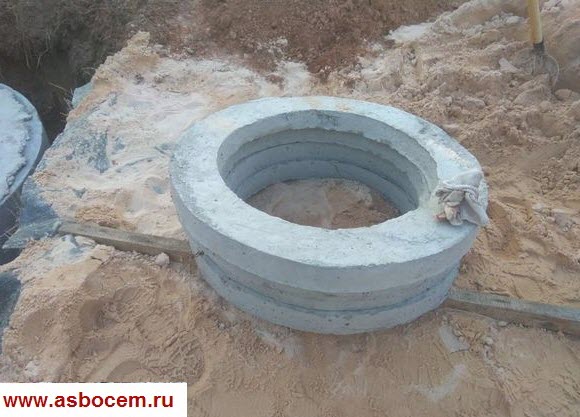

 8. На кольца установили регулировочные «шайбы».

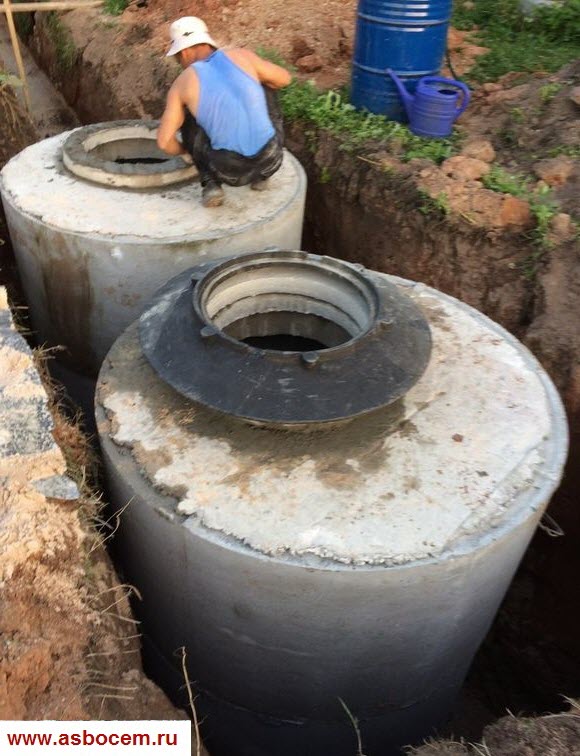

 9. Смонтировали конусы для люков.
 10. На следующий день в траншею уложили трубы, а в кольцах перфоратором пробурили отверстия под выводы.
 11. Слив от дома до септика утеплили ЭППС.

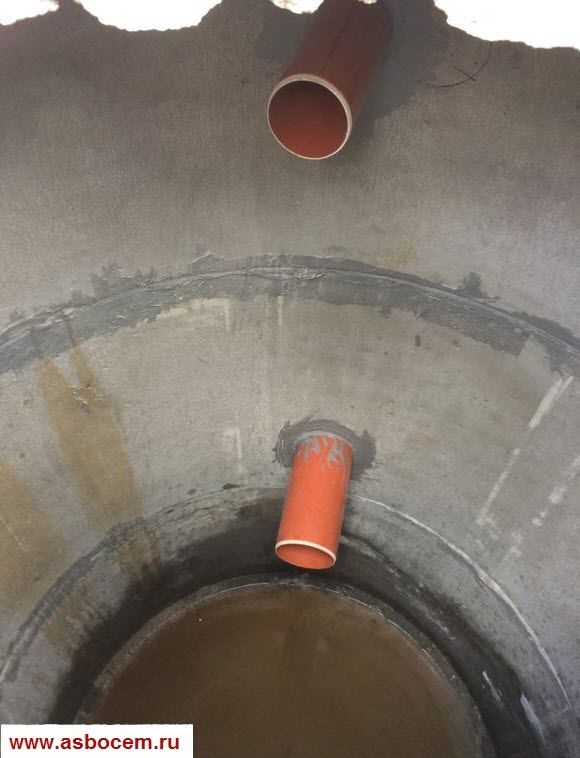

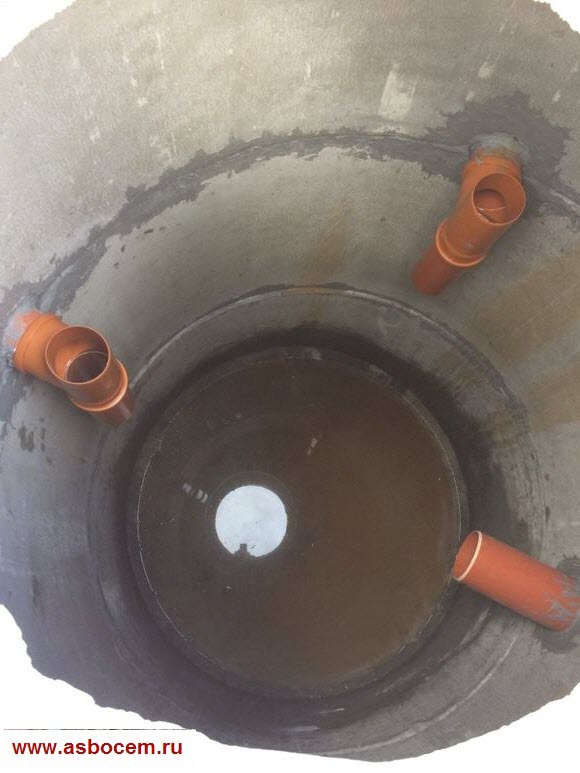

 Устройство труб в первом колодце.
 Снизу — перелив, труба диаметром 16 см. Сверху — труба, диаметром 11 см, для обязательной вентиляции между камерами септика и всей канализационной системы.
Воздух забирает «грибок», установленный на поле фильтрации, далее он проходит через камеры септика и выводится через фановую трубу на крыше дома.

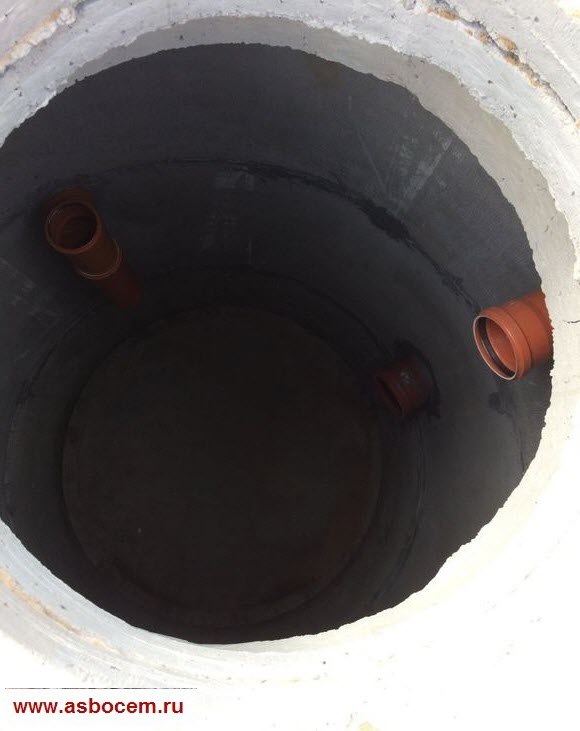

 Второй колодец — перелив и выход в поле фильтрации.

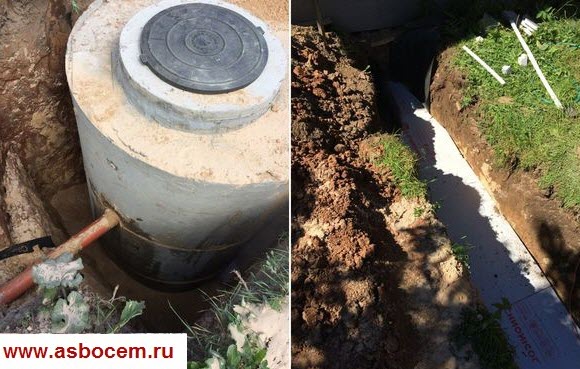

 Обратная засыпка септика.
 Септик сверху утеплили ЭППС.
 Устройство поля фильтрации для септика из бетонных колец

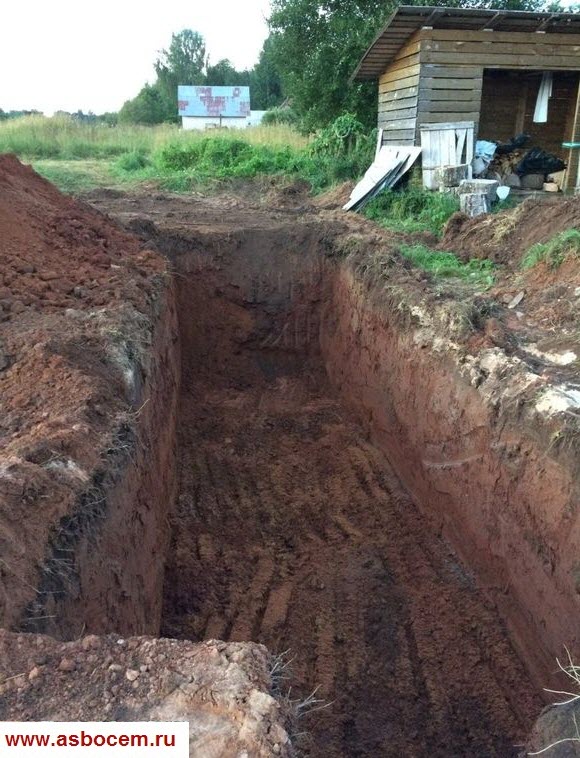

Сначала экскаватор выкопал котлован размером 8000х2500х1600 мм.

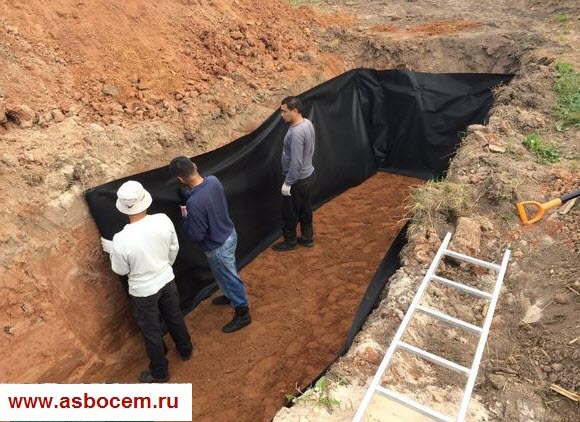

 Дно разравняли, выдержав уклон 1 см на 1 погонный м. По стенкам раскатали геотекстиль, чтобы разделить слой щебня от грунта.

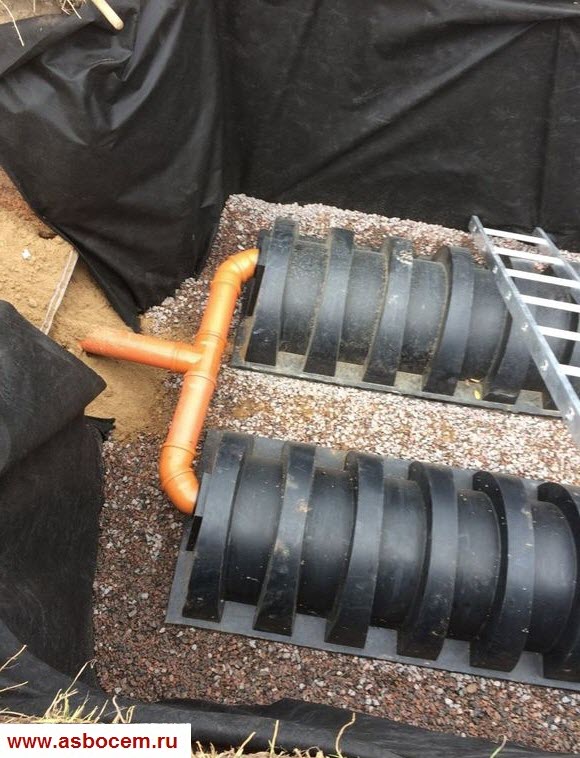

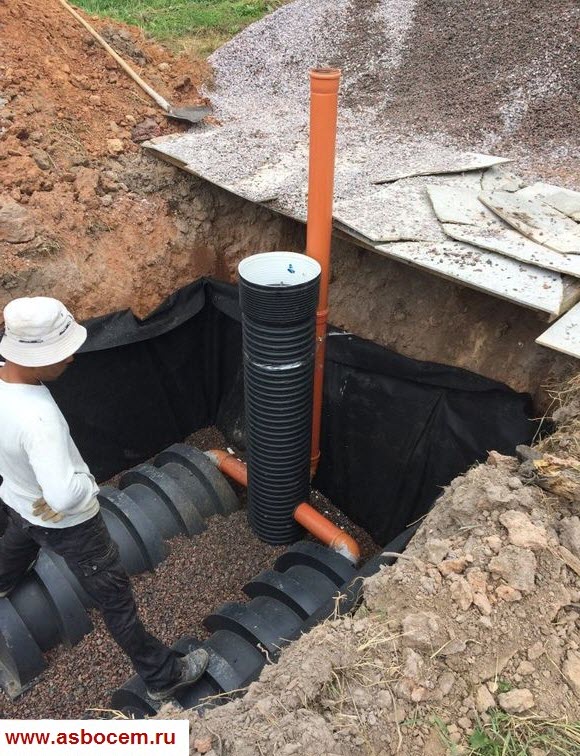

 На дно котлована высыпали 10 кубов щебня, слоем толщиной в 150 мм, и на него поставили тоннели.
 Отверстия для труб пользователь высверлил коронкой по дереву диаметром 127 мм.

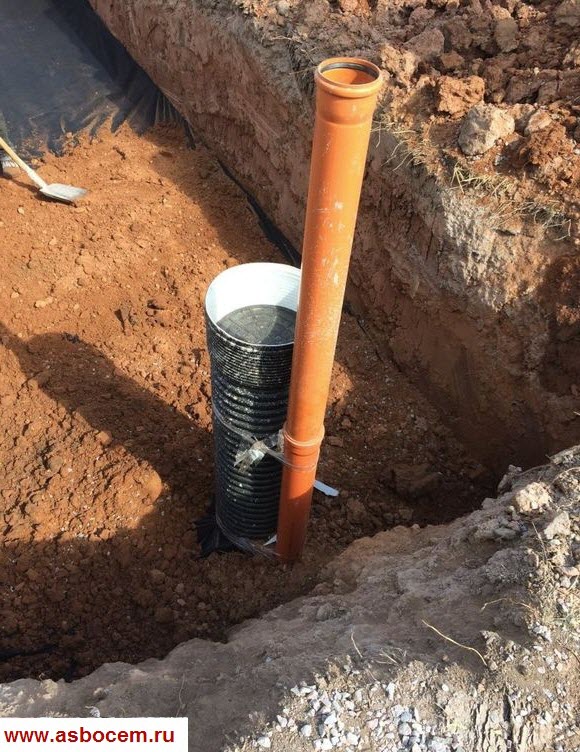

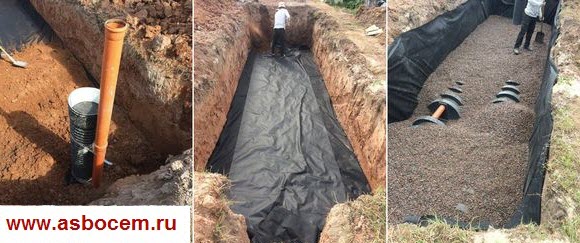

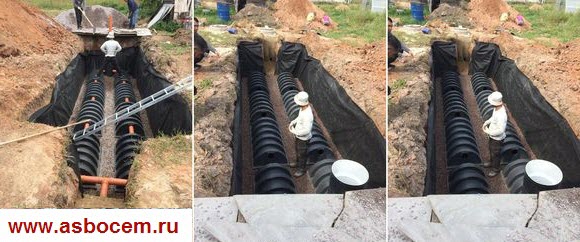

 Этапы устройства поля фильтрации.
 На финише работ щебень закрыли геотекстилем и засыпали котлован грунтом.

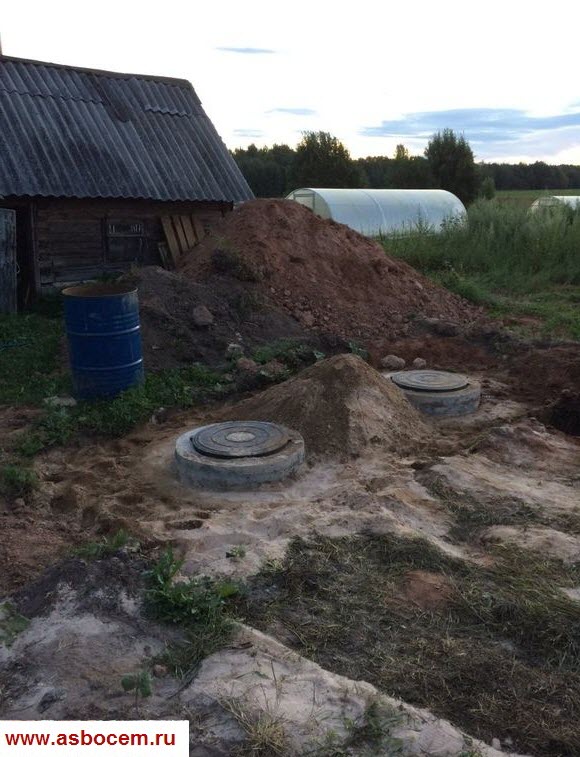

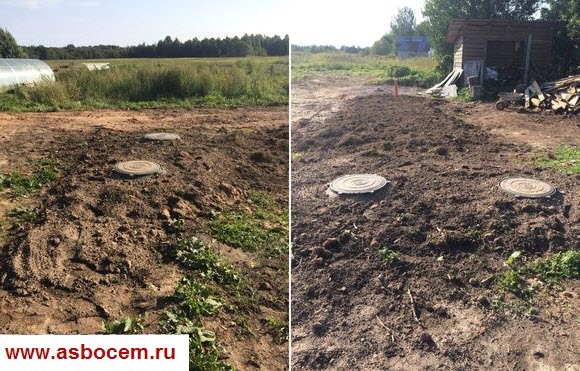

 Итоговый вариант септика из ж/б колец с полем фильтрации.
 На работу, с привлечением помощников, ушел месяц. Работы велись по выходным дням.
 Смета на «народный» септик из бетонных колец
Расходы:
Бетонные кольца, вместе с доставкой, - 33500 руб.;
Тоннели - 30000 руб.;
Аренда экскаватора - 8500 руб.;
Манипулятор - 8000 руб.;
Вывоз грунта - 11000 руб.;
Песок - 17500 руб.;
Щебень гранитный, фракция 5-20, 10 кубов – 18500 руб.;
Оплата труда наёмных рабочих – 18500 руб.;
Расходники - 6700 руб.;
Колодец, люки, тройники, отводы - 6400 руб.;
Экструзионный пенополистирол и геотекстиль - 5700 руб.;
Герметик - 2800 руб.;
Дополнительные кольца и ЦПС - 900 руб.
Итого: 168 тыс. руб.
Выводы
Многие подумают, что финансовые расходы почти 170 тыс. руб. за септик из бетонных колец выходит слишком дорого. Цену следует рассматривать комплексно. Если кто то решит сэкономить на данном сооружении, то вскоре очистное сооружение нужно будет реконструировать.
|
