ТД АсбоЦем. Все права защищены.     www.asbocem.ru     (495) 799-40-54

Цемент - как основной элемент строительства. Специальные портландцементы

         Быстротвердеющий портландцемент получают из наиболее реакционноспособного сырья, содержащего минимальное количество вредных примесей (MgO, SO3; R2О). Его минералогический состав характеризуется повышенным содержанием C3S и С3А. В пределах допусти мого ГОСТом содержание гранулированных шлаков и активных минеральных добавок подбирается экспериментальным путем; как правило, их содержание не превышает 10%. Тонкость помола портландцемента не менее 3500 см2хг. Предел прочности, кгс/см2, через 3 сут. марки 400 при изгибе - 40, через 28 сут - 55; предел прочности при сжатии через 3 сут - 250, через 28 сут - 400; марки 500 при изгибе через 3 сут - 45, через 28 сут - 60; при сжатии соответственно 280 и 500.
        Пластифицированный портландцемент - разновидность портландцемента и портландцемента с минеральными добавками. Пластифицирующей поверхностно-активной добавкой служат концентраты сульфитно-дрожжевой бражки СДБ (ОСТ 81-79-74). Количество СДБ, вводимой в цемент, составляет 0,15-0,25% массы цемента в пересчете на сухое вещество. Оптимальное количество добавки на каждом предприятии устанавливают экспериментально. Введение избыточного количества добавок ухудшает качество цемента. СДБ придает растворам и бетонам на пластифицированном портландцементе повышенную подвижность, удобоукладываемость, морозостойкость и позволяет снизить расход цемента на 10-15%.
         Гидрофобный портландцемент - разновидность портландцемента и портландцемента с активными гидравлическими добавками. Он характеризуется пониженными микроскопичностъю и капиллярным подсосом, что позволяет даже при длительном хранении во влажных условиях сохранять цементу активность и сыпучесть. Бетоны и растворы, изготовляемые на гидрофобном портландцементе, обладают повышенной пластичностью, удобообрабатываемостью, водонепроницаемостью и морозостойкостью. В качестве гидрофобной добавки применяют асидолы-мылонафты (0,08-0,12% массы цемента), мылонафты (0,1-0,25%), олеиновую кислоту (0,06-0,1 %), окисленный петролатум (до 0,3%). Вид добавки и ее количество устанавливают экспериментальным путем. При недостаточном количестве добавок гидрофобные свойства цемента могут не проявляться, при избыточном - качество цемента ухудшается. При помоле портландцемента температура в мельнице не должна превышать 150 градусов.
          Для производства асбестоцементных изделий портландцемент не содержит активных минеральных добавок. Для его изготовления при меняют цемент марок 400 и 500. Содержание SО3 в цементе должно быть не менее 1,5% и не более 3,5%. Начало схватывания портландцемента должно наступать не ранее 1 ч 30 мин, а конец - не позднее 12 ч после его затворения. Тонкость помола должна соответствовать остатку на сите № 008 не более 12% и не менее 2%.
          Дорожный портландцемент предназначен для изготовления плит и покрытий автомобильных дорог и аэродромов. К нему предъявляют требования высокой морозостойкости, повышенной прочности на удар и изгиб. Этим требованиям отвечают цементы на основе клинкеров с высоким содержанием С3S и C4AF (СзА<10%). Для улучшения свойств вводят пластифицирующие добавки, а также до 15% доменного гранулированного шлака.
         Белый и цветные портландцементы используют для декоративной отделки и изготовления плит, имитирующих естественные камни. Такие портландцементы отличаются от обычных химическим и минералогическим составом. Для приготовления клинкера белого портландцемента (ГОСТ 965-78) применяют сырье с минимальным количеством красящих оксидов (Fе2Оз, МnО, Сr2Oз и др.), а клинкера цветных портландцементов - по ГОСТ 15825-80 в зависимости от их цвета.  другие виды портландцемента....
        Асбестоцементные изделия нашли огромный спектр применения при выполнении кровельных работ, возведении стен, заборов, ограждений, прокладке труб и т. п. Отечественное производство изготавливает шифер волновой, плоские асбестоцементные листы непрессованные, асбестоцементные листы прессованные, АЦЭИД (АЦЕИД), некоторые уникальные изделия - профили для вентиляции, листы для гряд, детали для некоторых ответственных узлов стратегических объектов, панели, конструкций ограждения и др.
     Шифер изготавливают с различной длиной, шириной, толщиной, шагом и высотой волны, а применяют шифер для покрытия кровли жилых, сельскохозяйственных зданий и промышленных сооружений. В широкой номенклатуре шифера применяются основные размеры: по длине - в пределах от 1200 (листы ВО) до 2500 мм (шифер упрочненого профиля, унифицированного профиля и др.). Ширина шифера 1130мм. При увеличении длины и ширины шифера, также увеличивается и его толщина - от 5,5 до 7,5 мм. Шаг и высота волны шифера колеблятся соответственно в пределах 54 ... 28 и 200 ... 115 мм. В ближайшем будущем планируется выпускать шифер пяти профилей. Планируется дальнейшее увеличение габаритов профилированных листов и АЦЭИДа, поскольку уменьшается применение деревянных каркасов на обрешетку и стропилы, уменьшается время на производство работ и уменьшается продолжительность проведения кровельных работ.

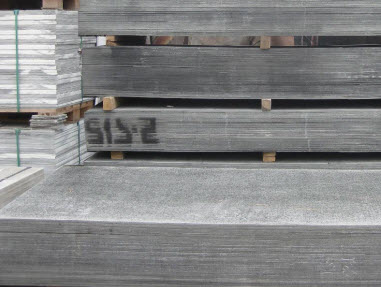

       Плоские асбестоцементные листы применяются для внутренней и наружной отделки стен, потолков, балконных перегородок и защитных ограждений. Асбестоцементные листы изготавливают непрессованными, а также прессованными с гладкой или тисненой (рельефной) поверхностью. Спроектирован и производится ряд конструкций утепленных асбестоцементных плит для покрытий, например, плиты АП, которые утеплены минеральной ватой, плиты АКП из двух асбестоцементных листов, между которыми размещают теплоизоляционный материал, и др. Спроектированы и используются также асбестоцементные стеновые листы с каркасом из дерева или бескаркасные. Масса таких конструкций гораздо ниже, чем масса панелей из других материалов. Размеры и качественные показатели АЦЭИДа устанавливают соответствующие стандарты. Размеры АЦЭИДа - 3600х1500; 3000х1200 мм и др., а малоразмерные - 1200х800 мм. Также изготовляют крупногабаритные асбестоцементные листы двойной кривизны с длиной до 5 м (для садовых угодий).
     Асбестоцементные трубы применяют для устройства водопровода и канализации в населенных пунктах. Безнапорные трубы широко применяют при прокладке дренажных каналов, при устройстве кабельных коммуникаций и т. п. Внутренний диаметр труб (условный диаметр) лежит в диапазоне от 100 до 500 мм при номинальных длинах в три и четыре метра (тип трубоформовочных машин при изготовлении влияет на эти параметры). Планируется производство асбестовых труб 6,0 м, это должно снизить количество стыков, количество соединительных муфт и резиновых колец. Имеет место производство асбестоцементных труб с газонепроницаемыми покрытиями из полимерных материалов. Такие асбестоцементные трубы имеют комплекс свойств высокой водо-, бензо- и маслостойкостью и эффективно заменят металлические трубы.




Рейтинг@Mail.ru
Hosted by Хостинг-Центр
На портале Стройка.ру вы узнаете всё про строительство и стройматериалы.
Яндекс.Метрика

Торговый Дом АсбоЦем
PulsCen.ruШифер в Москве
Т о р г о в ы й   Д о м   А с б о Ц е м
(495) 799-40-54
asbocem@mail.ru
